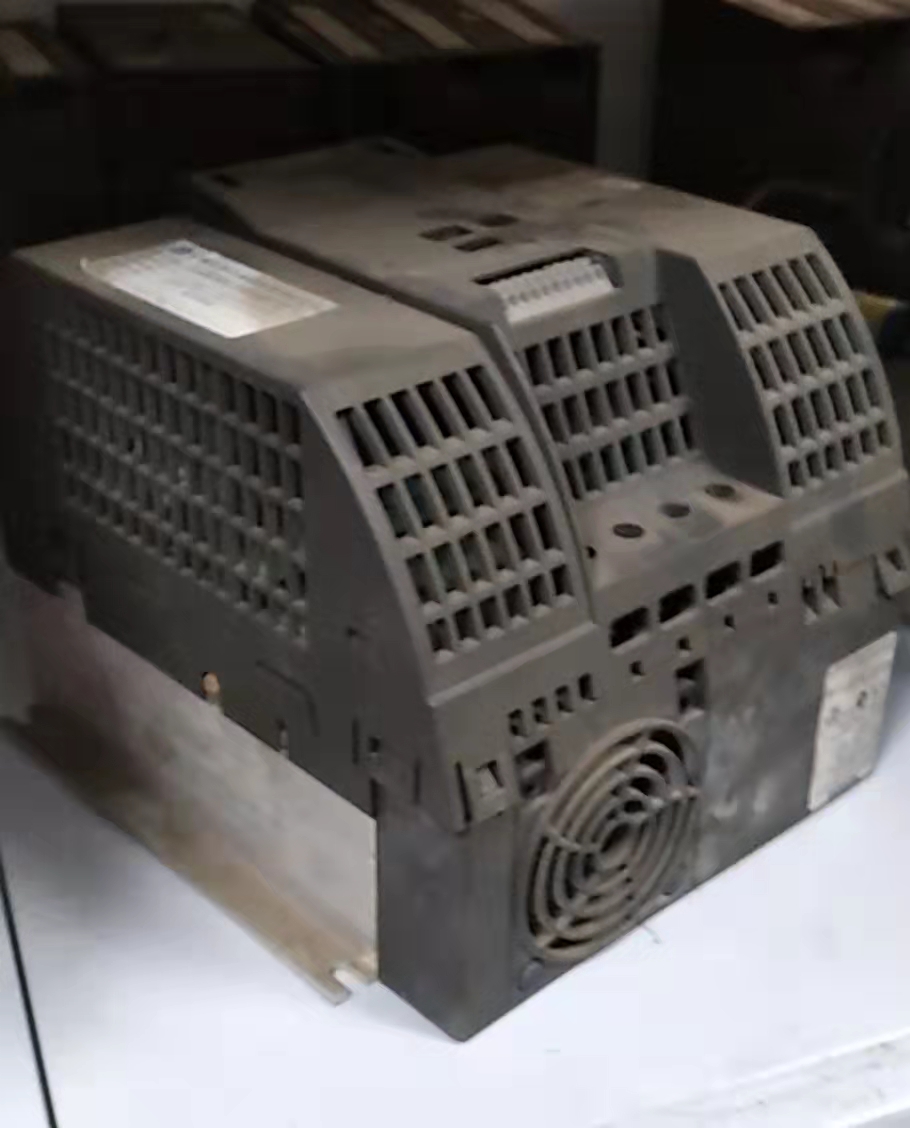

當變頻器出現故障時，保護功能動作，變頻器立即跳閘，電動機由運行狀態到停止，報警指示紅色發光二極管變亮，液晶顯示部分提示報警信息代碼或故障內容。這時可以根據信息代碼來分析判斷變頻器的故障范圍，如果是軟性故障，可將變頻器進行斷電復位。如還不能恢復正常，只能采用手動或自動初始化，初始化正常后按照參數表重新將數據輸入設定。這樣，變頻器就可以在故障較輕的情況下恢復正常使用。若經以上操作后變頻器仍不正常，就要根據故障現象來檢查變頻器損壞的部位，更換元器件或電路板。變頻器由主回路、電源回路、)<;驅動及保護回路和冷卻風扇等幾部分組成。其結構多為單元化或模塊化形式。由于使用方法不正確或設置環境不合理，將容易造成變頻器誤動作及發生故障，或者無法滿足預期的運行效果。為防患于未然，事先對故障原因進行認真分析尤為重要。

（1）主回路常見故障分析

主回路主要由三相或單相整流橋、平滑電容器、濾波電容器、)<;逆變橋、限流電阻和接觸器等元件組成。其中許多常見故障是由電解電容引起。電解電容的壽命主要由加在其兩端的直流電壓和內部溫度所決定，在回路設計時已經選定了電容器的型號，所以內部的溫度對電解電容器的壽命起決定作用。電解電容器會直接影響到變頻器的使用壽命，一般溫度每上升&1=，壽命減半。因此一方面在安裝時要考慮適當?shù)沫h(huán)境溫度，另一方面可以采取措施減少脈動電流。采用改善功率因數的交流或直流電抗器可以減少脈動電流，從而延長電解電容器的壽命。

在電容器維護時，通常以比較容易測量的靜電容量來判斷電解電容器的劣化情況，當靜電容量低于額定值的012，絕緣阻抗在’;!以下時，應考慮更換電解電容器。

（2）控制回路故障分析

控制回路影響變頻器壽命的是電源部分，是平滑電容器和)<;電路板中的緩沖電容器，其原

理與前述相同，但這里的電容器中通過的脈動電流是基本不受主回路負載影響的定值，故其壽命主要由溫度和通電時間決定。由于電容器都焊接在電路板上，通過測量靜電容量來判斷劣化情況比較困難，一般根據電容器環境溫度以及使用時間來推算是否接近其使用壽命。電源電路板給控制回路、#$%驅動電路和表面操作顯示板以及風扇等提供電源，這些電源一般都是從主電路輸出的直流電壓，通過開關電源再分別整流而得到的。因此，某一路電源短路，除了本路的整流電路受損外，還可能影響其他部分的電源，如由于誤操作而使控制電源與公共接地短接，致使電源電路板上開關電源部分損壞，風扇電源的短路導致其他電源斷電等。一般通過觀察電源電路板就比較容易發現。邏輯控制電路板是變頻器的核心，它集中了&$’、%$’、()%和*+$(,%等大規模集成電路，具有很高的可靠性，本身出現故障的概率很小，但有時會因開機而使全部控制端子同時閉合，導致變頻器出現*+$(,%故障，這只要對重新復位就可以了。#$%電路板包含驅動和緩沖電路，以及過電壓、缺相等保護電路。從邏輯控制板來的$-%信號，通過光耦合將電壓驅動信號輸入#$%模塊，因而在檢測模快的同時，還應測量#$%模塊上的光耦。
