1、轉速極限值和加速、減速時間

20.01最小轉速

20.02最大轉速

whenOFF傳動單元將不會啟動或停止

22.02加速時間

22.03減速時間

whenON傳動單元正常啟動或停止

22.04加速時間

22.05減速時間

2、堵轉保護

30.10

30.11

30.12

3、欠載保護

30.13

用PROFIBUS-DP現場總線控制ACS800系列變頻器的方法

現場總線技術已成為世界自動化技術的熱點，近年來在我國工業自動化系統中已受到關注并推廣應用。PROFIBUS-DP是現場總線PROFIBUS中廣泛應用的一種協議、主要用于現場級的主從通信，實現現場級控制系統與分布式I/O及其他現場級設備之間的通信（它有極好的抗電磁干擾性能）。由于Siemens公司對PROFIBUS現場總線的大力推廣以及其在國內的影響力，我國工業自動化系統已廣泛應用了PROFIBUS-DP現場總線。

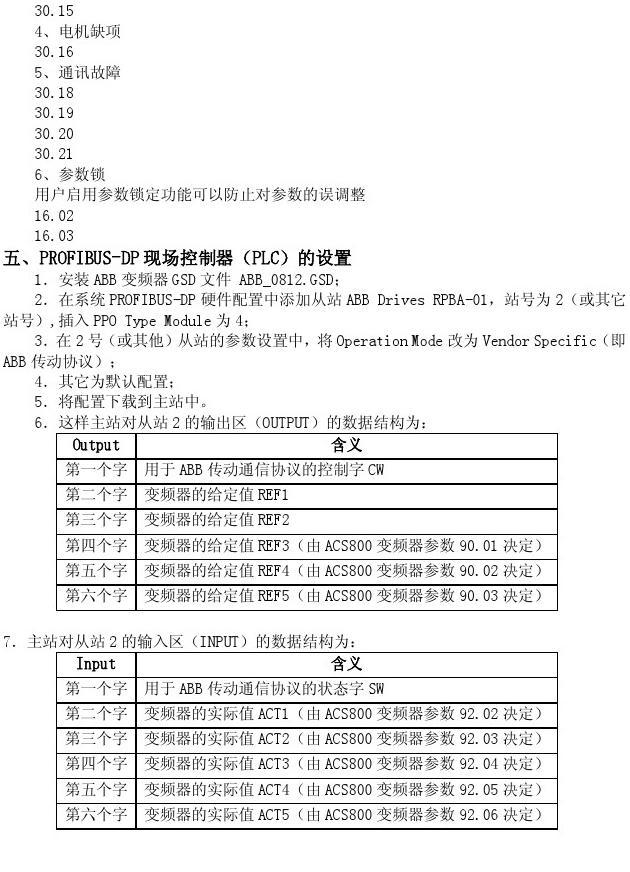

ABB公司的ACS系列變頻器由于其優異的性能，在各個行業得到大量應用。本文以ACS800系列變頻器為例，詳細介紹用PROFIBUS-DP現場總線系統控制ACS800系列變頻器的方法，希望對廣大工程技術人員有所幫助。一．PROFIBUS-DP現場總線控制器（如PLC或DCS系統）的設置:1．安裝ABB變頻器GSD文件ABB_0812.GSD；

2．在系統PROFIBUS-DP硬件配置中添加從站ABBDrivesRPBA-01，站號為2（或其它站號）,插入PPOTypeModule為4；

3．在2號從站的參數設置中，將OperationMode改為VendorSpecific（即ABB傳動協議）；

4．其它為默認配置；

5．將配置下載到主站中。

二．ACS800變頻器參數的設置步驟：

1．將ACS800變頻器Profibus適配器模塊RPBA-01安裝到變頻器上；

2．按照RPBA-01適配器模塊的用戶手冊調整硬件（如站號，終端電阻等）3．將參數98.02（Comm.ModuleLink）改為FIELDBUS；確定參數98.07（COMMPROFILE）為ABBDRIVES

3．將參數51.04（PPOtype）改為PPO4；

4．將參數51.05（PZD3OUT）改為3；

5．將參數51.06（PZD3IN）改為6；

6．將參數51.07（PZD4OUT）改為7；

7．將參數51.08（PZD4IN）改為10；

8．將參數51.09（PZD5OUT）改為8；

9．將參數51.10（PZD5IN）改為11；

10．將參數51.11（PZD6OUT）改為9；

11．將參數51.12（PZD6IN）改為12；

12．變頻器中其他組參數組，如10組、11組、16組，90組、92組等根據用戶的不同要求設置。

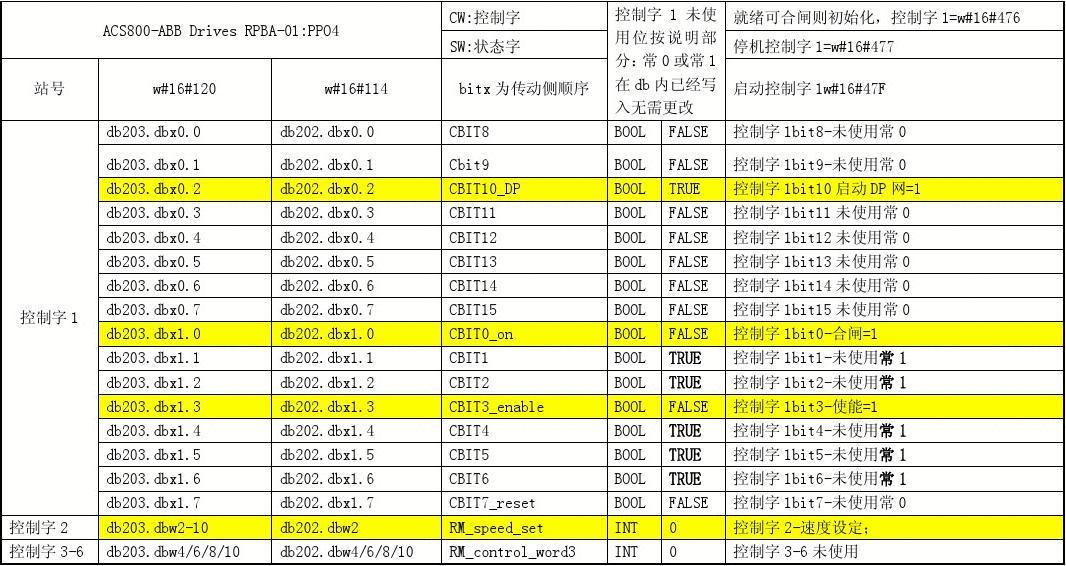

三．用ABB傳動通信協議的控制字CW控制電機起停的簡易方法1．初始化變頻器控制字CW，即向ABB傳動通信協議的控制字CW中寫入1142（16進制數為476）；

2．延時100毫秒后，進入步驟3；

3．停止電機，即主機向ABB傳動通信協議的控制字CW中寫入1143（16進制數為477）；
