富士變頻器維修技術要點

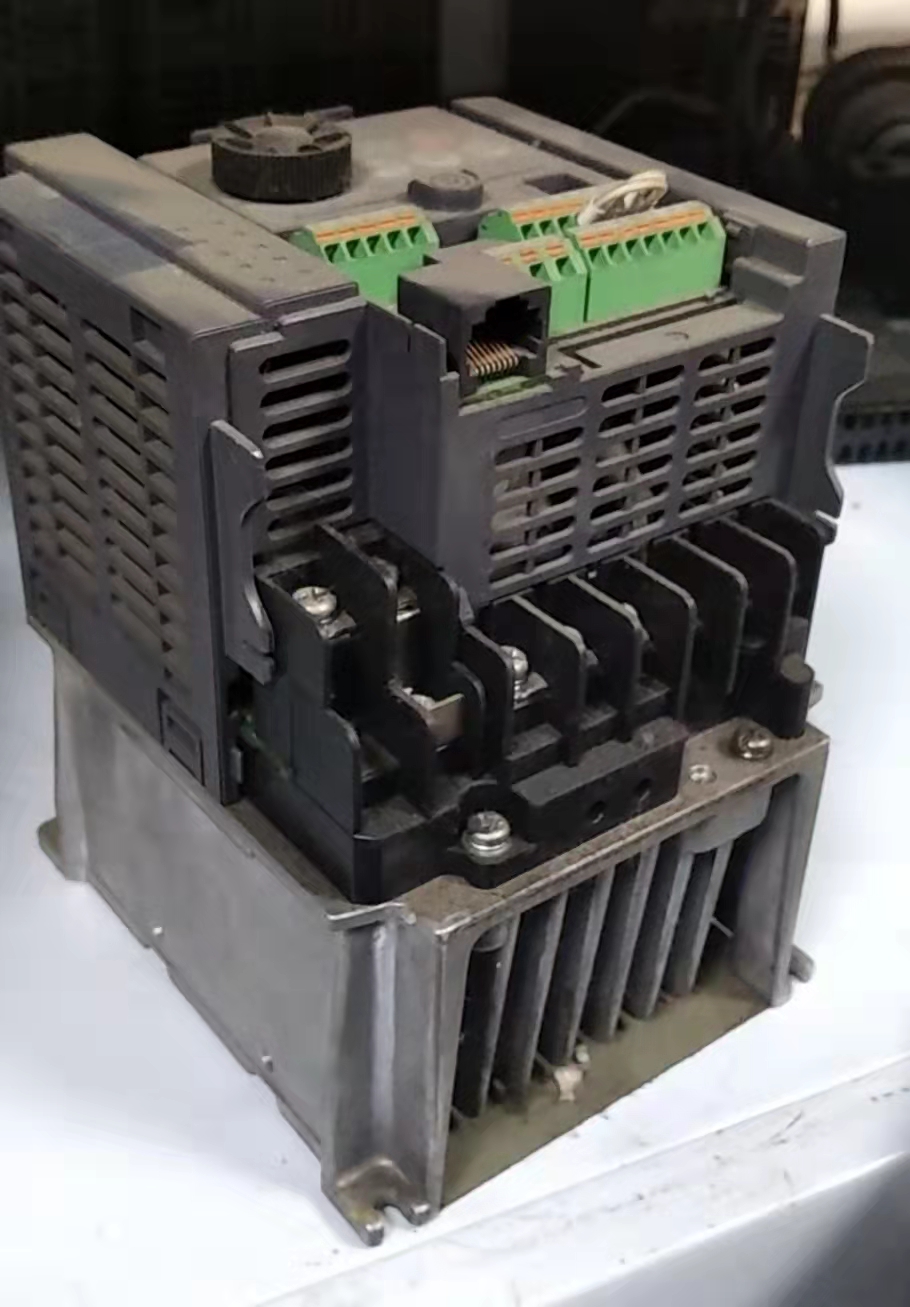

富士變頻器故障顯示oc1,oc2,oc3,這是富士變頻器最常見的故障之一了,它包括了變頻器加速中過電流,減速中過電流和恒速中過電流,此故障產生的原因主要有以下幾種:1)加速時間過短,這是我們過電流現象中最常見的。依據不同的負載情況我們相應的調整加減速時間,就能消除此故障。2)大功率晶體管的損壞也可能引起oc報警,富士變頻器的大功率晶體管隨著半導體技術的發展經過了幾次換代,從早期的用于g2(p2),g5(p5),g7(p7)系列的gtr模塊,到g9(p9)系列的igbt模塊,直到現在使用的ipm模塊,無論從封裝技術還是保護性能,都有了很大的提高,高耐壓、大電流、高頻、低耗、靜音、多保護功能已成為大功率晶體管模塊的發展趨勢。富士變頻器大功率晶體管模塊的損壞主要可能有以下幾種原因造成:①輸出負載

發生短路;②負載過大,大電流持續出現;③負載波動很大,導致浪涌電流過大,都可能引起oc報警,損壞功率模塊。3)驅動大功率晶體管工作的驅動電路的損壞也是導致過流報警的一個原因。富士g7s,g9s分別使用了pc922,pc923兩種光耦作為驅動電路的核心部分,由于內置放大電路,線路設計簡單,被包括富士變頻器在內的多家變頻器廠家廣泛使用。驅動電路損壞表現出來最常見的現象就是缺相,或三相輸出電壓不平衡。4)檢測電路的損壞也會導致富士變頻器顯示oc報警,檢測電流的霍耳傳感器由于受溫度,濕度等環境因數的影響,工作點很容易發生飄移,導致富士變頻器0c報警故障。

3應用中的一些參數設置

(1)當現場應用中需要一臺三相220V輸出(50Hz)的變頻器，而手頭只有一臺同功率的380V變頻器時，我們可以根據V/F變頻器的基本原理將參數F04(基本頻率1)修改為90Hz，參數F03(最高頻率1)修改為50Hz，參數F05(額定電壓)保持出廠設定，這時就可以滿足現場需要。在應用此設置時，注意要將自動節能運行(參數H10)關閉，且轉矩提升(參數F09)設置成0。

(2)當G/P9系列變頻器出現在某個頻率區段內電機振動問題(輕微三相不平衡)時，可調整轉矩提升曲線的參數設置，這時能夠減輕振動或改變振動的頻段;再通過調整載波頻率,降低為2kHz，基本可以解決問題。

(3)低壓通用變頻器一般都具有“瞬時過電流限制”功能，即當負載過重，變頻器的電流上升過快時，變頻器自動降低(或限制)頻率輸出，而這種情況在某些使用場合是不允許發生的自動降頻運行的情況，只能將這種功能關掉;為了保護電動機和變頻器，通過參數設置盡量減小突變電流，如將F09先設成(也可先設成再比較兩種設定電流的大小)，節能運行關掉(H10設成0)，為了防止恒轉矩負載低電壓啟動時造成過電流，我們還要選擇合適的加/減速度曲線，如將H07設成0。

(4)當變頻器出現“OL1”報警時，直接解決為調整過載的動作值(不建議使用)，為了從根本上解決問題，又能起到過載的保護作用，我們可調整參數F09設為2(風機的合適點為，水泵的合適點為;一般設為2時電流要比設為時要小)，另外將節能運行關掉(參數H10設為0)。

(5)G/P11系列變頻器在拖動大慣量負載時，很容易報OU2恒速過電壓故障，適當修改減速時間參數F08，制動轉矩參數F41設成0，節能運行參數H10設成0。

(6)在希望設備以點動頻率輸出時，注意要先將JOG—CM置為ON，且在JOG—CM變?yōu)镺FF之前，置FWD—CM或REV—CM為ON，設備才能按C20參數設定的點動頻率運行。其特點是:在設備點動運行(無論勻速、升速或降速)期間，即使JOG—CM信號為OFF，變頻器點動運行的狀態按給定的Run、Stop信號為準。

4故障判斷實例

實例一、一臺FRN11P11S-4CX設備故障為上電立即(有時為幾秒)顯示OC3報警，并且復位動作不正常(有時能復位有時不能復位)。將一臺故障情況為帶載運行時顯示OH1、OH3的CPU板替換上之后，該設備故障情況為上電立即顯示OC1報警—可以復位，幾秒后又顯示OL2報警—不能復位;而將此設備的主板換到運行時顯示OH1、OH3的機體上時，能正常運行也不報警。說明該設備的主板末壞，是電源驅動板壞了;而顯示OH1、OH3報警的的機器為主板有問題，驅動板沒問題。

實例二、富士5000G11S變頻器運轉一直很正常，突然操作面板顯示

OH1(散熱片過熱）報警，，開機觀察內部散熱風扇工作正常，沒有發現過熱的地方，報警無法解除，變頻器無法正常工作，不知道是什么原因？我進行了如下操作：

1。使用操作面板上的RESET鍵，報警無法解除。

2。使用接點輸入端子（X1--X9)的功能，把其中一端子的功能設為8報警復位（RST)，再RST和CM之間進行OFF--ON--OFF操作，報警無法解除。

問題解決了！控制電路有問題。風扇的測速線斷了！

并使用了第二種方法！（X1--X9)的功能。FUJI的G11S變頻器新增風扇工作檢測功能，其機內直流風扇是三線風扇，其中黃色線是反饋線，當風扇不轉或反饋信號出現問題，變頻器立即OH1報警且不能復位。如風扇旋轉正常，可將黃線與黑線短接排除故障

實例三、廣東容濟機電富士G9變頻器維修富士G9變頻器，故障現在為上電無顯示。接到手估計可能是變頻器開關電源損壞，打開變頻器檢查開關電源線路，但是經檢查開關線路都無損壞，在DC正負處上直流電壓也無顯示，這個時候要估計到可能是驅動問題，將驅動電路初所有電容拆下，發現有個別電容漏液，更換新的電解電容，再次上電后正常工作。
