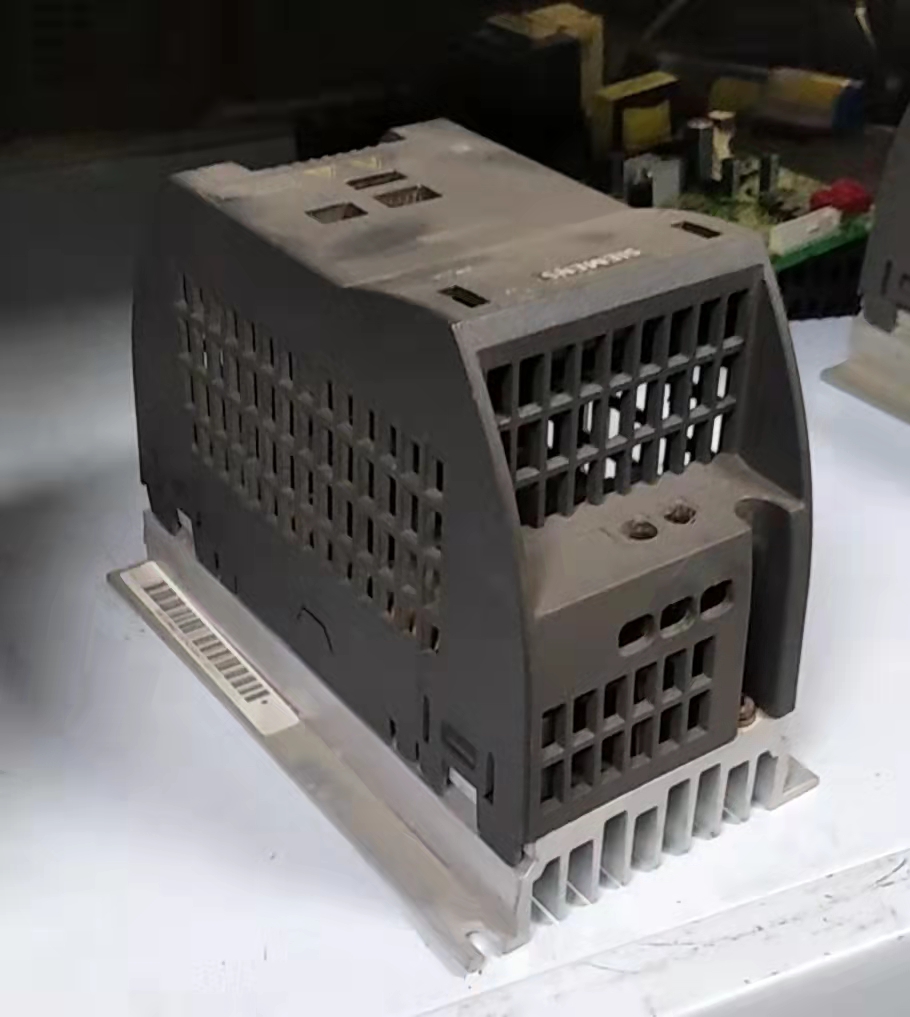

變頻器的控制電路及幾種常見故障分析
1、引言
隨著變頻器在工業生產中日益廣泛的應用，了解變頻器的結構，主要器件的電氣特性和一些常用參數的作用及其常見故障對于實際工作越來越重要。
2、變頻器控制電路
給異步電動機供電（電壓、頻率可調）的主電路提供控制信號的網絡，稱為控制回路，控制電路由頻率，電壓的運算電路，主電路的電壓，電流檢測電路，電動機的速度檢測電路，將運算電路的控制信號進行放大的驅動電路，以及逆變器和電動機的保護電路等組成。無速度檢測電路為開環控；在控制電路增加了速度檢測電路，即增加速度指令，可以對異步電動機的速度進行更精確的閉環控制。
（1）運算電路將外部的速度，轉矩等指令同檢測電路的電流，電壓信號進行比較運算，決定逆變器的輸出電壓、頻率。
（2）電壓、電流檢測電路為與主回路電位隔離檢測電壓，電流等。
（3）驅動電路為驅動主電路器件的電路，它與控制電路隔離，控制主電路器件的導通與關斷。
（4）I/O電路使變頻更好地人機交互，其具有多信號（比如運行多段速度運行等）的輸入，還有各種內部參數（比如電流，頻率，保護動作驅動等）的輸入。
（5）速度檢測電路將裝在異步電動機軸上的速度檢測器（TG、PLG等）的信號設為速度信號，送入運算回路，根據指令和運算可使電動機按指令速度運轉。
（6）保護電路檢測主電路的電壓、電流等。當發生過載或過電壓等異常時，為了防止逆變器和異步電動機損壞，使逆變器停止工作或抑制電壓，電流值。
